Контрольный кабель: маркировка, описание и применение

Контрольный кабель – это вид кабельной продукции, предназначенный для передачи электрических сигналов и информации в различных системах управления, контроля, сигнализации и связи. Он используется как в промышленных установках, так и в быту.

Применение контрольного кабеля

В системах электроснабжения: для подключения различных электроприборов, пультов управления, датчиков и т.д.
В системах автоматизации: для передачи управляющих сигналов между элементами системы.
В системах сигнализации: для передачи сигналов от датчиков к приемным устройствам.
В системах связи: для подключения телефонных аппаратов, интернета, домофонов и т.д.

Технические характеристики контрольных кабелей

Материал жил: медные или алюминиевые.
Изоляция: из ПВХ, полиэтилена, резины или других материалов.
Количество жил: от 1 до 50.
Сечение жил: от 0,14мм² до 2.5мм².
Скрутка жил: пучковая, повивная или поясная.
Оболочка: из ПВХ, полиэтилена, резины или свинца.
Экран: может быть в виде медной ленты, фольги или оплетки.
Броня: может быть в виде стальной ленты или проволоки.

Марки контрольного кабеля и расшифровка маркировки обозначений

LIHCY

L - Изоляция из ПВХ (Polyvinylchlorid),
I - Изолированные жилы,
H - Экран из луженой медной проволоки,
C - Контрольный кабель,
Y - Многопроволочная жила.

Экранированный многопарный кабель с медными жилами, полиэтиленовой изоляцией и ПВХ оболочкой.

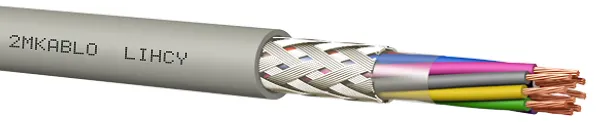

LIHCY кабель фото

YSLY-JZ

Y - Изоляция жил из ПВХ (поливинилхлорида),
S - Кабель управления,
L - Провода для люминесцентного освещения,
Y - Оболочка из ПВХ,
J - Наличие жилы заземления,
Z - Цифровая маркировка жил.

Кабель YSLY-JZ относится к категории многожильных управляющих кабелей с изоляцией из ПВХ (поливинилхлорида) и ПВХ-оболочкой. Он используется в промышленности для передачи сигналов управления и измерений.

YSLYCY-JZ

Y - оболочка из ПВХ;
S - с медными многопроволочными жилами;
L - маркировка, относящаяся к конструктивным или материальным особенностям;
Y - ПВХ оболочка;
C - экранирование (медная оплетка или фольга);
Y - внешняя оболочка из ПВХ;
J - жила с изоляцией;
Z - с заземлением.

Кабель YSLYCY-JZ — это многожильный гибкий контрольный кабель с экранированием, который часто используется в автоматизации и в системах управления.

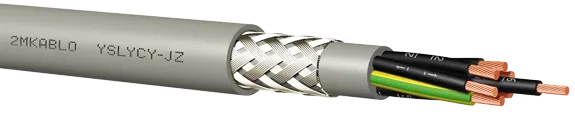

YSLYCY-JZ кабель фото

HSLHCH-JZ

H - Halogen Free (без галогенов);
S - медные многопроволочные жилы;
L - особенности конструкции или материала;
H - Halogen Free;
C - экран из медной оплетки;
H - Halogen Free оболочка;
J - изоляция жил;
Z - с заземлением.

HSLHCH-JZ - безгалогенновый экранированный управляющий кабель с медными жилами и негорючей оболочкой.

HSLHCH-JZ кабель фото

LIHCH-TP

LIH - Изоляция и оболочка из полихлорвинила,
H – безгалогенный,
C – экран из медной оплетки,
TP – витая пара.

LIHCH-TP является негорючим, не содержащим галогенов кабелем с экранированием из медной оплетки, предназначенным для использования в качестве сигнального или данных кабеля в условиях, требующих защиты от помех.

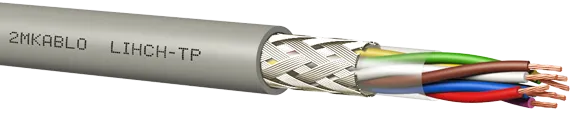

LIHCH-TP фото

LIYCY-TP

LIY —изоляция из ПВХ,
Y – ПВХ оболочка.
C —экран из медной фольги или оплетки,
Y - ПВХ оболочка.
TP - означает "twisted pair", то есть кабель состоит из скрученных пар проводников. Это конструктивная особенность, которая помогает минимизировать электромагнитные помехи и повысить качество передачи данных.

LIYCY-TP — это тип экранированного многожильного кабеля, который широко используется в различных промышленных и коммерческих приложениях для передачи сигналов и данных.

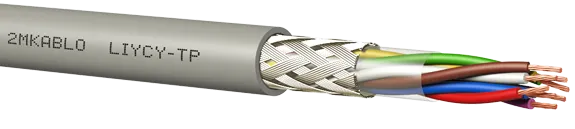

LIYCY-TP фото

КВБШвнг(А)-LS

КВ - контрольный кабель.
Б – бронированный,
Ш - шнуровой (гибкая конструкция).
внг(А) - "внг" означает, что кабель выполнен с изоляцией, не распространяющей горение, и не содержит галогенов ("нг" - негорючий, "в" - с пониженным дымо- и газовыделением). Суффикс "(А)" указывает на улучшенную стойкость к горению по сравнению с базовым вариантом.
LS - low smoke, низкое дымообразование при горении.

Кабель КВБШвнг(А)-LS представляет собой контрольный кабель с медными жилами, который используется в системах управления и передачи данных. Такой кабель обычно используется в условиях, где важно обеспечение безопасности при возгорании, например, в публичных или административных зданиях, на объектах с большим скоплением людей.

КВВГнг(А)-LS

КВВГ — Кабель контрольный с медными жилами, с изоляцией и оболочкой из поливинилхлорида (ПВХ).
нг(А) — "нг" означает "негорючий", т.е. кабель изготовлен из материалов, которые затрудняют распространение пламени. Буква "А" указывает на улучшенные характеристики по негорючести в сравнении с базовым вариантом.
LS — "Low Smoke", указывает на то, что при горении кабель выделяет мало дыма.

КВВГнг(А)-LS — это контрольный кабель с медными жилами, поливинилхлоридной изоляцией, который обладает улучшенной негорючестью и при горении выделяет мало дыма. Такие кабели обычно используются в системах, где важна безопасность при возгорании.

Рекомендации по выбору кабеля

Выбор контрольного кабеля должен основываться на условиях эксплуатации, требуемых характеристиках и маркировке. Учитывайте электрические и механические параметры, условия окружающей среды и требования к безопасности.
