Кабели передачи данных используются для передачи различных типов данных и сигналов от одного устройства к другому. Существует множество различных видов кабелей, каждый из которых имеет свои особенности и применения.
Коаксиальный кабель

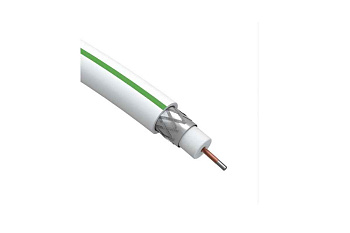

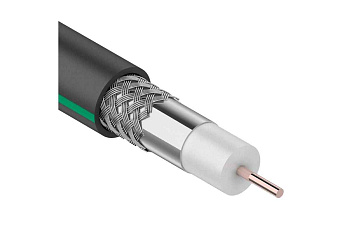

Коаксиальный кабель - это кабель, состоящий из центрального провода, изолированного слоем диэлектрика, который окружен металлической оплеткой. Он широко используется для передачи телевизионных и радиочастотных сигналов, а также для передачи данных в локальных сетях.
Конструкция коаксиального кабеля:
- Центральный провод, представляет собой тонкую медную или серебряную жилу, которая проходит по центру кабеля. Она служит для передачи сигнала. Чем меньше диаметр провода, тем больше диапазон частот, который он способен передавать.
-
Изоляционный слой, выполнен из полиэтилена или другого диэлектрика. Он предназначен для разделения центрального провода от экранирующей оболочки и защищает провод от коротких замыканий.
-
Экранирующая оболочка - это металлическая оплетка, которая окружает изоляционный слой и центральный провод. Она обеспечивает защиту от электромагнитных помех и искажений сигнала, а также предотвращает распространение электромагнитных волн в окружающую среду. Оболочка может быть выполнена из меди, алюминия или других металлов, и может быть плотной или оплетенной в зависимости от требований кабеля.
-
Оболочка. Внешняя оболочка, или покрытие, служит для защиты от воздействия внешних факторов, таких как влага, механические повреждения и т.д. Она может быть выполнена из различных материалов, таких как поливинилхлорид (ПВХ) или полиуретан (ПУ).
Коаксиальные кабели могут отличаться по диаметру, материалу провода и экранирующей оболочки, а также по характеристикам передачи сигнала. Данные кабели используются в разных областях, включая телекоммуникации, радиосвязь, телевидение, медицинское оборудование и др.
Витая пара

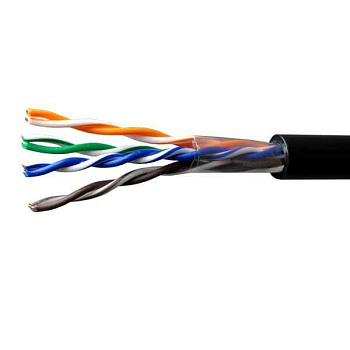

Витая пара (twisted pair) - это кабель, состоящий из двух проводников, которые свиты вместе, чтобы уменьшить помехи. Он широко используется для передачи данных в локальных сетях. Кабель состоит из нескольких пар медных проводов, каждая пара имеет свой собственный цветовой код. Провода в каждой паре тщательно скручены друг вокруг друга с определенным шагом, что позволяет уменьшить электромагнитные помехи и снизить потери сигнала на длинных расстояниях.
В настоящее время, благодаря своей дешевизне и лёгкости в установке, является самым распространённым для построения локальных сетей.

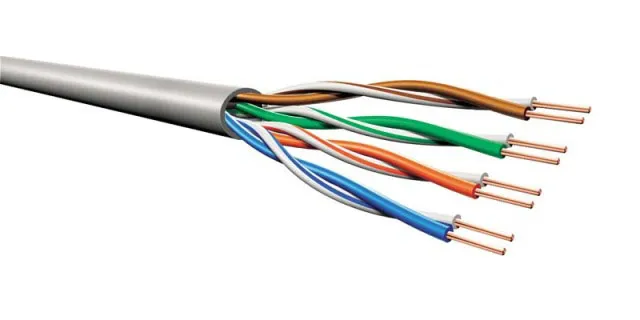

Конструкция кабеля витая пара:
- Медные провода: провода могут быть изготовлены из меди или алюминия и иметь различную толщину в зависимости от требуемой пропускной способности и дальности передачи. Провода могут быть одно- или многожильными.
- Шаг скручивания: каждая пара проводов скручивается с определенным шагом, что позволяет уменьшить электромагнитные помехи от соседних пар проводов.
- Защитный экран: кабель может иметь защитный экран из фольги или медной оплетки, который дополнительно защищает сигнал от электромагнитных помех.
- Оболочка: кабель покрывается оболочкой из полимерного материала, такого как ПВХ или полиуретан, для защиты проводов от повреждений, влаги и других внешних воздействий.

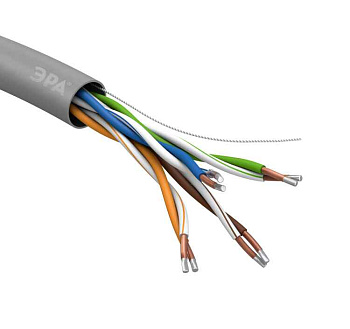

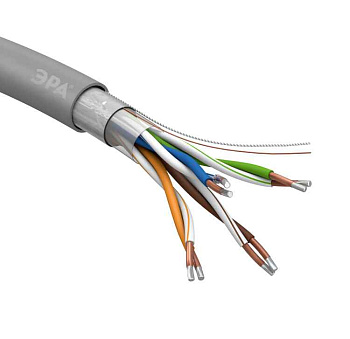

Кабель витая пара может быть безэкранированным (Unshielded Twisted Pair - UTP) или экранированным (Shielded Twisted Pair - STP). В случае STP, каждая пара проводов обертывается отдельной фольговой экранной оплеткой, а затем весь кабель экранируется общей оплеткой. Это обеспечивает еще большую защиту от электромагнитных помех.
Оптоволоконный кабель

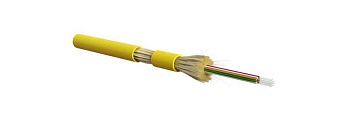

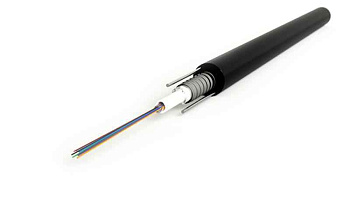

Оптоволоконный кабель - это кабель, состоящий из стеклянного или пластикового волокна, через которое передаются световые сигналы. Он широко используется для передачи данных на большие расстояния.
Преимущества оптоволоконного кабеля:
- Высокая скорость передачи данных;
- Высокая защита от помех и шумов;
- Подходит для передачи сигналов на большие расстояния.
